2-Achs-Positioniersystem AL 2/17
- Produkttyp: Linearantriebe
- Download
- CAD-Daten: 2-Achs-Positioniersystem AL 2/17
- CAD-Daten: Nivellierelemente
-
Technische Daten AL 2/17
-
Technische Daten X-Achse
Lh (Sonderlängen auf Anfrage) 524, 624, 724 ... 1924 mm A,B Hubbegrenzung, Endschalter Hub (Hubabstufung 100 mm) 100 - 1500 mm Gewicht bei 100 mm Hub 10,4 kg Gewichtszunahme pro 100 mm Hub 1,4 kg maximale Verfahrgeschwindigkeit 5 m/s Zahnriemenbreite 50 mm Seilzugfestigkeit Zahnriemen 4200 N Flächenträgheitsmoment des Grundkörpers Ix 1.196.016 mm4 / Iy 8.689.482 mm4 -
Technische Daten Z-Achse
Lv (Sonderlängen auf Anfrage) 329 mm, 369 mm, 409 mm…1329 mm Hub (Hubabstufung 40 mm) 100-1100 mm A, B optionale Hubbegrenzung, Endschalter Gesamtgewicht bei 100 mm Hub 8 kg (ohne Motor und Getriebe) davon bewegte Masse 3,07 kg (bei 100 mm Hub) Gewichtszunahme pro 40 mm Hub 0,24 kg maximale Verfahrgeschwindigkeit 2,2 m/s (abhängig von Belastung und Getriebe) Wiederholgenauigkeit +/- 0,05 mm Zahnriemenbreite 25 mm / AT5 Seilzugfestigkeit Zahnriemen 2 x 1750 N Reißkraft Zahnriemen 2 x 4000 N Flächenträgheitsmoment des Grundkörpers Ix 426.000 mm4, Iy 451.000 mm4 Vorschubkonstante ohne Getriebe 80 mm/Umdrehung Vorschubkonstante ohne Getriebe 80 mm/Umdrehung Standarduntersetzungen Planetengetriebe 3:1, 4:1, 5:1, 7:1, 8:1, 10:1 empfohlene max. Last im Vertikalbetrieb 15 kg (abhängig von Hub, Motor und Getriebe) Kreuzmontage zu Modul 160/15, Modul 115/42 -
Merkmale
- zum Antrieb der Z-Achse werden weder Motor noch Kabel mitbewegt
- geringere zu verfahrende Masse
- bis zu 15% kürzere Taktzeiten
- kein Kabelverschleiß
- zeit- und damit kostensparender Aufbau durch Verzicht auf aufwendiges Energieführungssystem
- offen zum Anbau beliebiger Servomotoren
- einfache Ansteuerung ohne komplexe Interpolation
- große Hübe und freitragender Aufbau möglich
-

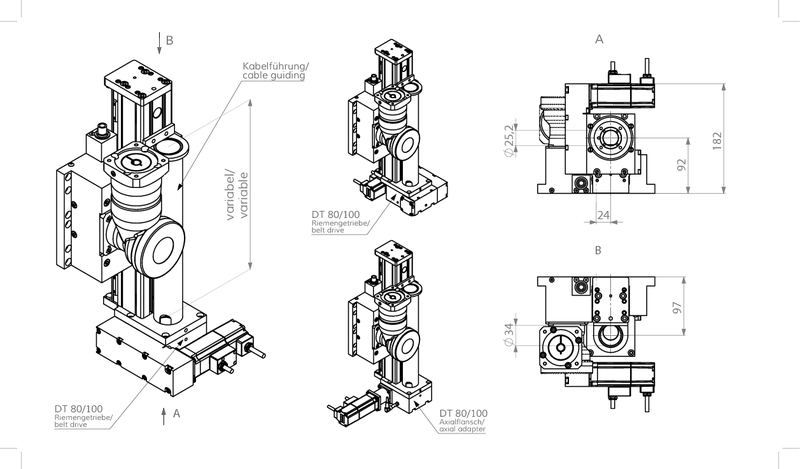

Zubehör: NC-Dreheinheit DT 80/100
Der Grundaufbau besteht aus einem Drehtisch DT 80/100. Für den NC-Betrieb per Schritt- oder Servomotor stehen entsprechende Motorflansche inkl. steckbaren Kupplungssystemen zur Verfügung. Bei Motoren mit Resolversystem wird ein Referenzpunktschalter verwendet.
- Abtriebsdrehmoment bis 20 Nm
- induktiver Referenzpunktschalter
- hohe axiale Belastbarkeit
-
Zubehör: Schwenkarmmodul rotaryARM
Das Schwenkarmmodul rotaryARM ist in Verbindung mit dem Modul 60/33 ein sehr schnelles Pick-&-Place-System für alle Aufgaben, die eine schnelle und präzise Automatisierungslösung erfordern. Es hat eine Reichweite von 297, 399 oder 537 mm.
- NC-Schwenkarmmodul mit optionaler Greiferdrehung
- Endlosdrehung bei Schwenkachse und Greiferdrehung
- kurze Taktzeit durch überlagernde Geschwindigkeit von Schwenkarm und Linearachse
- Drehdurchführung für Pneumatik und Elektrik in Schwenkarm und Greiferdrehung integriert, dadurch keine externe Energieführung notwendig
- Servomotoren mit hochauflösenden Absolutwertgebern
- große Steifigkeit und geringes Eigengewicht
-
Zubehör: Planetengetriebe mit Motor
-
Zubehör: mechanischer Anschlag
-
Zubehör: Nivellierelemente
Diese Elemente eignen sich ideal zum Nivellieren von Montageflächen, welche mechanisch nicht oder nur mit sehr hohen Aufwand bearbeitet werden können. Weitere Informationen und hilfreiche Tutorials finden Sie hier.
-
Videoclip: Funktionsweise Antrieb zweier Achsen
